裝配熱電偶
一、裝配熱電偶主要應用
裝配熱電偶通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0度-1300度范圍內液體、蒸汽和氣體介質以及固體表面溫度。
二、裝配熱電偶按安裝固定裝置不同分為
1、感溫元件
2、無固定裝置裝配熱電偶
3、固定螺紋式裝配熱電偶
4、活動法蘭式裝配熱電偶
5、固定法蘭式裝配熱電偶
6、固定螺紋錐式裝配熱電偶
7、活絡管接頭式裝配熱電偶
8、直形管接頭式裝配熱電偶
9、固定螺紋管接頭式裝配熱電偶
10、活動螺紋管接頭式裝配熱電偶
三、裝配熱電偶產品特點
1、裝配簡單,更換方便;
2、壓簧式感溫元件,抗振性能好;
3、測量范圍大;
4、機械強度高,耐壓性能好。
四、裝配熱電偶工作原理
裝配熱電偶的電級由兩種不同成份的導體(稱為熱電偶絲材或熱電極)兩端接合成回路,當接合點的溫度不同時,在回路中就會產生電動勢,這種現象稱為熱電效應,而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的,其中,直接用作測量介質溫度的一端叫做工作端(也稱為測量端),另一端叫做冷端(也稱為補償端);冷端與顯示儀表或配套儀表連接,顯示儀表會指出熱電偶所產生的熱電勢。熱電偶實際上是一種能量轉換器,它將熱能轉換為電能,用所產生的熱電勢測量溫度。產品執行標準:IEC584GB/T16839-1997JB/T5582-1991常溫絕緣電阻在環境溫度為20±15℃,相對溫度不大于80%,試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻≥1000MΩ.m

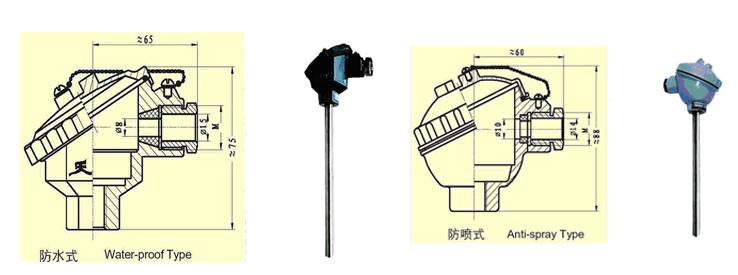

接線盒形式:防噴式、防水式,如下圖:
五、裝配熱電偶測量范圍及允差
型號 | 分度號 | 允差等級 | |||
Ⅰ | Ⅱ | ||||
允差值 | 測量范圍℃ | 允差值 | 測量范圍℃ | ||
WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
±0.004ltl | 125~350 | ±0.0075ltl | 133~350 |
